Arka Plan Ölçümü
Bir otomotiv yakıt sisteminin emniyeti, güvenilirliği ve çevresel performansı temel olarak ana bağlantı bileşeninin stabilitesine bağlıdır-plastik yakıt doldurma borusu. Yakıt dağıtımı için "kanal" olan plastik yakıt borusunun, et kalınlığı açısından tasarım özelliklerine kesinlikle uyması gerekir. Kalınlığın çok ince olması durumunda, boru yeterli mukavemete sahip olmayabilir ve yakıt basıncı veya titreşim altında sızıntıya yatkın hale gelebilir ve bu da güvenlik riskleri doğurabilir. Tersine, duvarın çok kalın olması aracın toplam ağırlığını ve üretim maliyetini artıracak ve hatta montaj uyumluluğunu bile etkileyebilecektir. Bu nedenle, plastik yakıt borularının kalınlığının ve iç yapısının (çok-katmanlı koşullar gibi) doğru şekilde ölçülmesi, otomotiv bileşenlerinin kalitesinin sağlanmasında kritik bir adımdır.
Yakın zamanda bir otomotiv parçası üreticisi, plastik yakıt doldurma borusu örnekleri üzerinde test yapmamız için bizi görevlendirdi. Temel amaç, duvar kalınlığının tasarım spesifikasyonlarını karşılayıp karşılamadığını değerlendirmek ve incelenen yerlerde üst ve alt katmanlar arasında herhangi bir delaminasyon kusurunun mevcut olup olmadığını doğrulamaktı.
Test Gereksinimleri
Ölçüm Kapsamı:
Kalınlık ölçümü, plastik yakıt borusunun dış kavisli yüzeylerini ve oyuk alanlarını kapsamalı, aynı zamanda çift-katmanlı yapı içindeki olası katman ayrılmalarını da tespit etmelidir.
Doğruluk Gereksinimi:
İzin verilen ölçüm hatası ±0,03 mm'den az veya ona eşit olmalıdır; bu, geleneksel-metalik olmayan malzeme testinin hassasiyetini önemli ölçüde aşar ve bu nedenle özel bir çözüm gerektirir.
Test Yöntemi:
Numune yapısına zarar vermemek için tüm süreç tahribatsız olmalı ve numunelerin test sonrasında yeniden kullanılabilir veya arşivleme amaçlarına uygun kalmasını sağlamalıdır.
Zorlukları Ölçme
Malzeme Zayıflaması:
PP (polipropilen), sinyal iletimini ve yankı alımını zayıflatan yüksek ultrasonik zayıflamaya sahip bir malzemedir.
Kavisli Yüzey Bağlantı Zorluğu:
Yakıt borusunun dış ark yüzeyinin geniş bir eğrilik aralığı vardır (çap 10–20 mm), bu da probun tutarlı bir bağlantı elde etmesini zorlaştırır.
Oluklarda Sınırlı Alan:
Oluk alanının temas genişliği yalnızca 2–5 mm ve derinliği 6 mm'dir. Dar geometri, stabil prob yerleşimini engeller ve kolayca ultrasonik kör bölgelere neden olur, bu da oluk alt arayüzünden sinyallerin yakalanmasını zorlaştırır.
Özelleştirilmiş Ölçüm Çözümü
İş parçasının özelliklerine ve ilgili test zorluklarına yanıt olarak, aşağıdakileri temel alan özelleştirilmiş bir çözüm geliştirdik:"Farklı alanlar için prob uyarlaması + farklılaştırılmış birleştirme yöntemleri."Bu, ölçüm doğruluğunun bileşenin tüm bölgelerinde gerekli standartları karşılamasını sağlar.
Test Sonuçları
Dış Kavisli Yüzey:

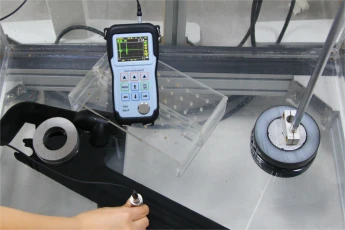

Bir kullanılarak ölçüldüküçük-çaplı bir probla birleştirilmiş temas yöntemi.
Performans (aşağıda gösterildiği gibi):
Ölçüm tekrarlanabilirlik hatası ±0,025 mm'den az veya eşittir ve ±0,03 mm doğruluk gereksinimini karşılar. İşlem verimli ve kullanıcı-dostu olup, her ölçüm noktası yalnızca3–5 saniye.
Oluk Alanı:
Bir kullanılarak ölçüldüdaldırma-tipi prob.
Bağlantı zorluklarını ve kör bölgeleri temel olarak ele almak için,odaklanmış daldırma ultrasonik probkullanılır. Bu, ultrasonik enerjinin oluk içindeki hedef alana tam olarak odaklanmasını sağlayarak doğru algılamayı sağlar.
Cihaz Seçimi ve Test Sonuçları
Kullanılan Alet
Bu test projesi için Yushi Instrument'ın PM5 Gen3 Ultrasonik Kalınlık Ölçer seçildi. Çoklu-moda uyarlanabilirliği ve güçlü-parazit önleyici tasarımı, yüksek-hassasiyetli ölçümler elde etmenin temel temelini oluşturur.
Enstrümanın Temel Avantajları:
Çoklu-Modlu Ölçüm Anahtarlaması:
Cihaz arasında kesintisiz geçiş yapılmasına olanak sağlar.temas etmekVedaldırmamodları, cihazı değiştirmeden hem dış kavisli yüzey hem de oluk denetimlerine olanak tanıyarak operasyonel verimliliği önemli ölçüde artırır.
Ek olarak, dinamik kazanç ayarlama işlevi sinyal zayıflamasını otomatik olarak telafi ederek zayıf yankıların bile doğru şekilde algılanmasını sağlar.
Geniş Uygulama Uyarlanabilirliği:
Cihaz, otomotiv plastik yakıt doldurma borularının ötesinde, kalınlık ölçümüne de uygulanabilir.plastik boru hatları, kompozit malzeme bileşenleri ve-metalik olmayan kaplargibi endüstriler için entegre bir tahribatsız muayene çözümü sunuyor.otomotiv, kimya ve ev aletleri.
Test Sonucu
Uygulanarakkavisli yüzeyler için küçük-çaplı probların özelleştirilmiş çözümüVeOluk kör bölgelerinin üstesinden gelmek için odaklanmış daldırma problarıteknik desteğiyle birlikte,YuşiEnstrümanPM5 Gen3 Ultrasonik Kalınlık Ölçer, başarıyla başardıkyüksek-hassasiyetli tahribatsız muayeneOtomotiv PP plastik yakıt doldurma borularının hem dış kavisli yüzeylerinin hem de oluk alanlarının.
Bu çözüm, yalnızca karmaşık geometrilere (kavisli yüzeyler ve dar oluklar) sahip-metalik olmayan bileşenlerin ölçüm zorluklarını gidermekle kalmaz, aynı zamanda otomotiv parçası üreticilerinegüvenilir kalite kontrol yöntemi, onlara yardım etmekYakıt sistemi güvenlik risklerini kaynağında azaltmakve sağlanmasıAraç kullanımının güvenlik ve çevresel performansı.
