Elektrikli malzeme lamine ürünlerinde yüksek hassasiyetli ultrasonik kalınlık göstergesinin uygulanması

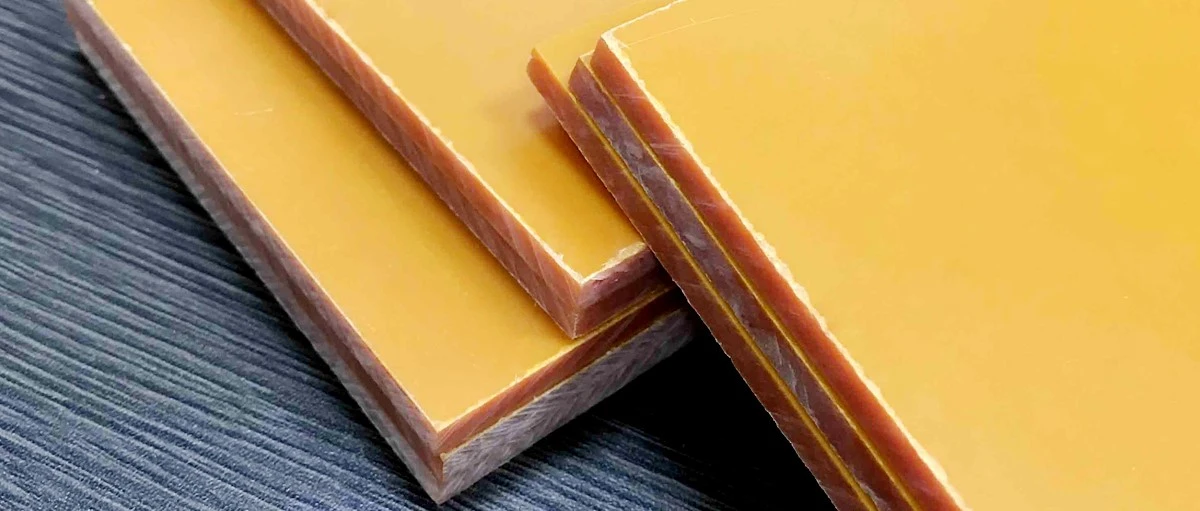

Elektrik malzemeleri iletken malzemeler, yalıtım malzemeleri, manyetik malzemeler ve yarı iletken malzemeler içerir. Lamine malzemeler, lamine ve sıcak preslenmiş iki veya daha fazla reçine emprenye edilmiş lif veya kumaştan oluşan çok önemli bir yalıtım malzemesi türüdür. Çataklar, tüpler, çubuklar veya diğer şekiller şeklinde olabilirler. Lamine ürünler çeşitli yalıtım yapısal kısımlarına işlenebilir. Elektrik endüstrisinin geliştirilmesiyle, yüksek yalıtım, yüksek mukavemetli, yüksek sıcaklık direnci, motorlarda, transformatörlerde, yüksek ve düşük voltajlı elektrikli aletlerde yaygın olarak kullanılan lamine ürünlerin çeşitli kullanım ortamına uyum sağlar.

1. Elektrik laminatlarının özellikleri

Elektrikli yalıtım:

Sağlamak için tasarlanmışyüksek dielektrik mukavemetve iletken tabakalar arasında elektrik iletimini önleyin (örn. PCB'lerde).

Mekanik istikrar:

Elektronik bileşenleri desteklemek ve mekanik strese dayanmak için yapısal sertlik ve dayanıklılık sağlayın.

Termal direnç:

Birçok laminat (örneğin, fr -4, poliimid) lehimleme veya çalışma sırasında yüksek sıcaklıkları tolere eder.

Çok katmanlı uyumluluk:

İletken katmanları (bakır) yalıtım dielektrik katmanlarıyla bağlayarak çok katmanlı devre tasarımlarını etkinleştirin.

Düşük sinyal kaybı:

Gelişmiş laminatlar (örn. PTFE tabanlı), yüksek frekanslı uygulamalarda (örn. RF/mikrodalga devreleri) sinyal kaybını en aza indirir.

Kimyasal direnç:

Çözücülere, neme ve aşındırıcı ortamlara dirençli.

2. Elektrik laminatlarının başvurusu

Basılı devre kartları (PCB'ler):

Tüketici elektroniği, bilgisayar ve endüstriyel cihazlarda sert ve esnek devreler için temel substrat.

Yüksek frekanslı elektronik:

PTFE veya seramik dolu laminatlar kullanan RF/mikrodalga devreleri (örn. Antenler, radar sistemleri).

Güç Elektroniği:

Yüksek voltaj izolasyonu gerektiren güç modülleri (örn. IGBT'ler, invertörler) için yalıtım substratları.

Esnek elektronik:

Poliimid laminatları, giyilebilir cihazlarda, katlanabilir ekranlarda ve tıbbi sensörlerde bükülebilir devreleri mümkün kılar.

Otomotiv elektroniği:

Motor kontrol üniteleri (ECU'lar), LED aydınlatma ve bilgi -eğlence sistemleri.

Havacılık ve Savunma:

Aviyonik ve uydu sistemleri için hafif, ısıya dayanıklı laminatlar.

LED aydınlatma:

Yüksek güçlü LED'lerde termal yönetim için metal çekirdekli laminatlar (örn. Alüminyum bazlı).

Epoksi cam kumaş laminatlar, havacılık cam kumaş laminatları, vb. Dahil olmak üzere elektrikli malzeme üreticilerinden 0. Nominal kalınlık ve izin verilen sapma için net gereksinimlere sahip laminat ürünlerinin kalite kontrolü için standartlar vardır. Devrelerin güvenli çalışmasını ve ekipmanın sabit performansını sağlamak için malzeme kalınlığının standart ve düzgün olup olmadığını ölçmek için ultrasonik kalınlık göstergelerinin kullanımı esastır.

Elektrik laminat malzemesinin spesifik özelliklerine göre, bir tür yüksek hassasiyetli A-tarama ultrasonik kalınlık testi ölçer seçmeliyiz. PM5 Gen2, bu ölçüm gereksinimleri için en iyi seçim olabilir. Ölçüm, ölçülecek iş parçasının kalınlığı, şekli ve malzemesi dikkate alınmalı ve ölçüm için uygun kalınlık göstergesi ve prob seçilmelidir.

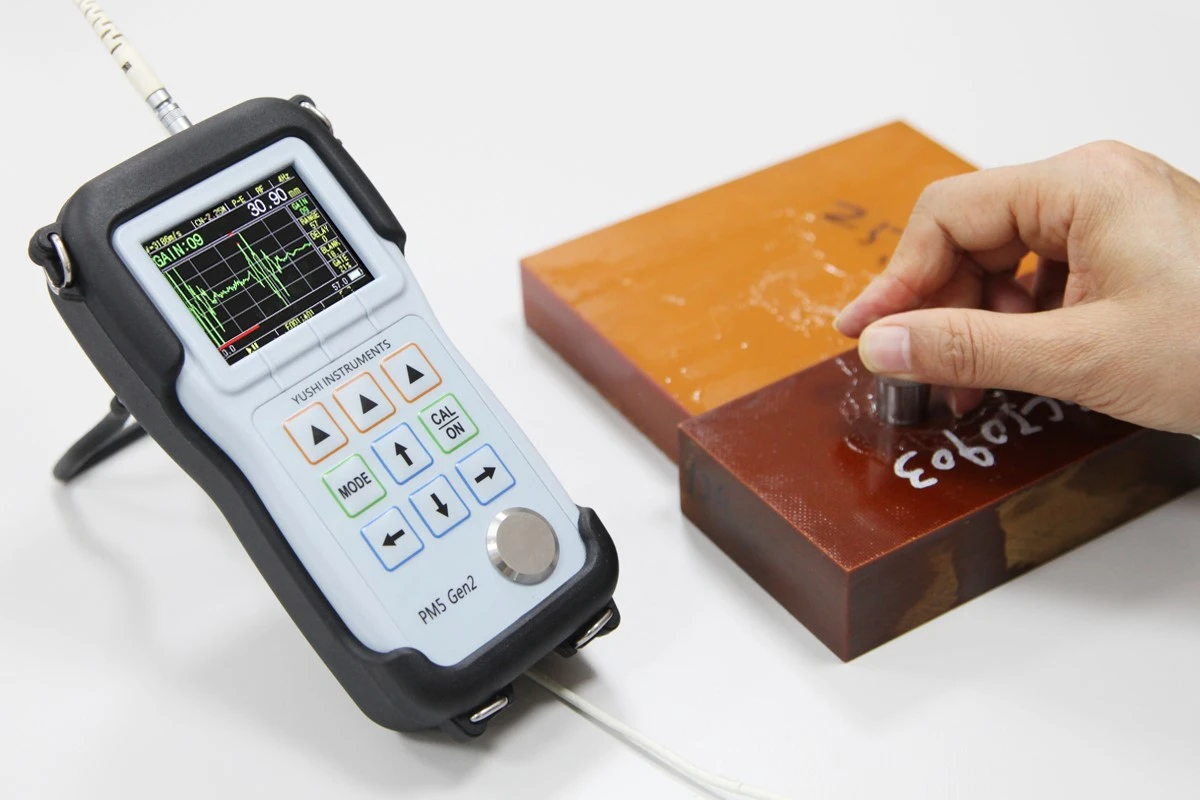

Çok sayıda numune kalınlığı göz önüne alındığında, Yushi PM5 Gen2 ultrasonik kalınlık göstergesini kullanıyoruz ve farklı kalınlıklar için farklı frekanslar ve prob türleri seçiyoruz. Daha ince kalınlıklar için daha yüksek frekans probu (5-15 m) ve daha düşük frekans probu (0. 5-2. 25m) daha kalın kalınlıklar için seçin. Farklı probların seçilmesi açık yankılara ve kararlı ölçümlere neden olacaktır.

Elektrikli malzeme laminatları, askeri, havacılık, büyük ölçekli güç üretimi, yüksek voltaj (UHV) güç iletimi, yüksek hızlı ray ve meteorolojik müdahale gibi kilit alanlarda yalıtım malzemelerini desteklemek olarak yaygın olarak kullanılmaktadır. Ultrasonik kalınlık ölçüm teknolojisi kullanarak laminatların kalınlığını ölçme hakkında daha fazla bilgi edinmek isterseniz veya ölçüm uygulamanızdaki sorunlarla karşılaşırsanız, lütfen bizimle iletişime geçmekten çekinmeyin ve size çözümler sunacağız.
