YUSHI PR21 Ultrasonik Darbe Verici ve Alıcı Modülü
Ürüne Genel Bakış
YUSHI Instruments tarafından geliştirilen ve üretilen PR21, yüksek-performanslı bir bilgisayar-kontrollü ultrasonik puls üreteci ve alıcısıdır. Cihaz, ultrasonik kusur tespiti, kalınlık ölçümü ve prob testi vb. için kullanılmak üzere bir bilgisayara ve bir osiloskopa bağlanır.PR serisi puls üreteci ve alıcısı, tahribatsız test ve malzeme analizinde-çeşitli uygulamalar için kullanılabilir.
Teknik Avantaj ve Özellikler
Hassas Darbe Üretimi ve Kontrolü
- Sekiz adet 25~200V voltaj iletir ve darbe genişliğini 5 ns'lik adımlarla 15ns'den 1000ns'ye ayarlar.
- Çoklu tetikleme modu: Dahili tetikleme: 4Hz-2kHz; Harici tetikleyici:0-5kHz
- Negatif kare dalga darbesini ve hızlı 3,5ns yükselme süresini uyarlayın
Yapılandırılabilir Alıcı ve Yazılım
- İkili çalışma yöntemi:Tek-eleman(Darbe-Yankı) veya İkili-eleman(Penetrasyon)
- 8 ayarlanabilir sönümleme seviyesi ve 0-60dB kazanç aralığı
- Açık SDK ve geliştirme kütüphanesi sağlayın
Uygulama Senaryoları
Ultrasonik Prob Performans Testi

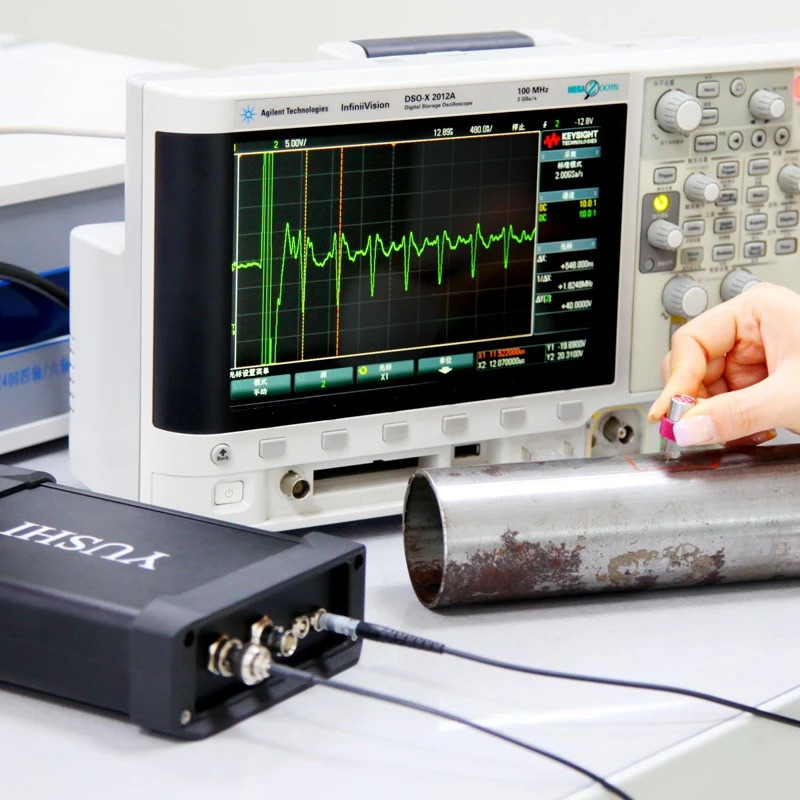

Prob doğrulama ve geliştirme için çok önemlidir. Referans bloğunun yankı sinyalini analiz ederek (osiloskopun FFT fonksiyonunu kullanarak), araştırmacılar probun merkez frekansını, bant genişliğini ve spektral dağılımını doğru bir şekilde belirleyebilirler.
Bu, performansın doğrulanmasına, bozulmanın izlenmesine ve özelleştirilmiş veya yeni sensör tasarımlarının değerlendirilmesine yardımcı olur.
Ultrasonik Malzeme Analizi
Bu sistem ultrasonik yöntemlerle temel malzeme araştırmalarını yapabilme yeteneğine sahiptir.
Ses hızı ölçümü: Malzemenin mekanik özelliklerini değerlendirmek amacıyla kalınlığı bilinen bir malzeme kullanılarak ardışık iki dip ekosu arasındaki zaman farkı ölçülerek malzemenin ses hızı hesaplanır.
Ultrasonik Kusur Tespiti ve Kalınlık Ölçümü
Tahribatsız test teknolojisinin-geliştirilmesi için güvenilir bir platform sağladı.
- Kusur analizi: Darbe yankı modunda sistem, yansıyan sinyallerin özelliklerini yorumlayarak iç kusurların (çatlaklar, boşluklar) tanımlanmasına ve karakterize edilmesine yardımcı olur.
- Hassas kalınlık ölçümü: Bilinen ses hızına sahip malzemeler için kalınlık, korozyon değerlendirmesi ve katman ölçümü için kullanılabilen çoklu arka duvar yankıları (kalınlık=(v * Δ t)/2) arasındaki zaman aralığından doğru bir şekilde elde edilir.
Yapısal Kompozisyon

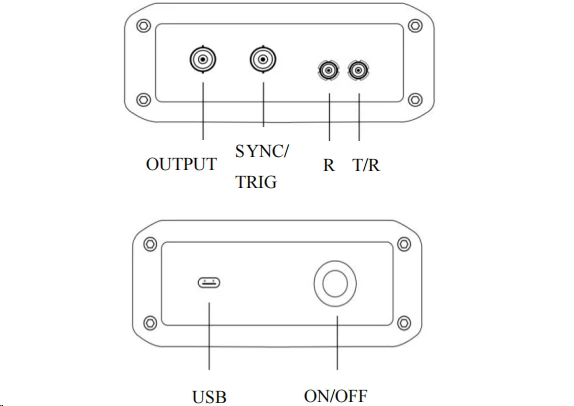

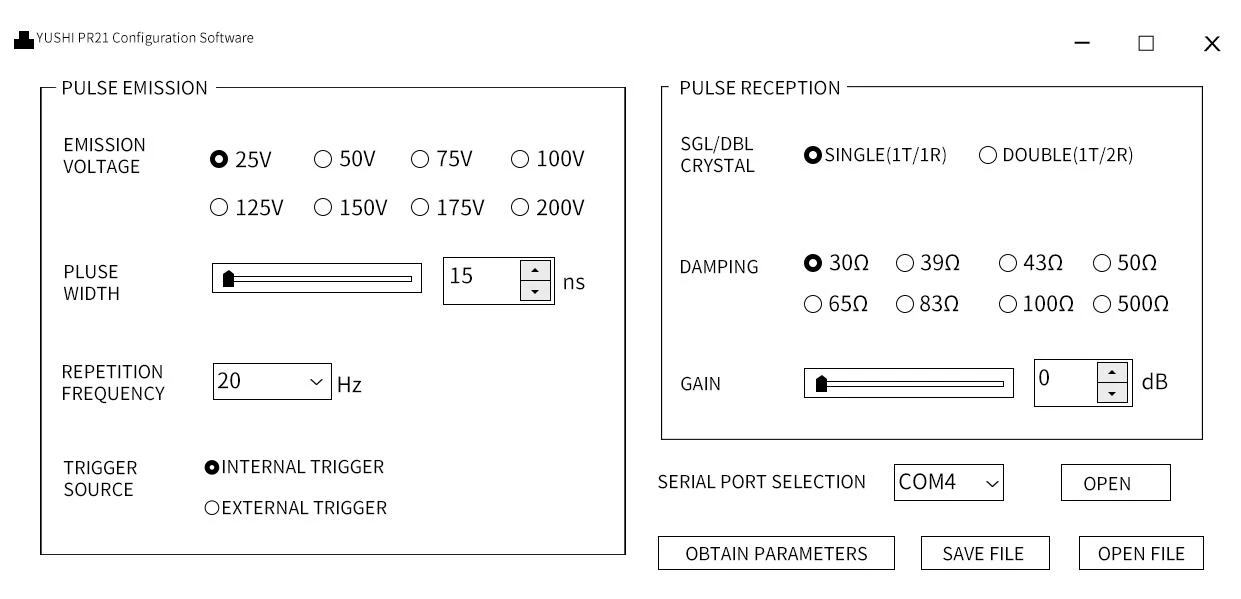

Kontrol Yazılımı
Emisyon ve alım alanı için önemli parametreler:
1.Emisyon alanı: Emisyon voltajı (25-200V), Darbe genişliği (15-1000ns), Tekrarlama frekansı (20HZ-2kHz), Tetikleme kaynağı (Dahili/Harici)
2.Alım alanı: Tek/İkiz elemanlar, Sönümleme (30-500Ω), Kazanç (0-60dB)
Teknik Özellikler

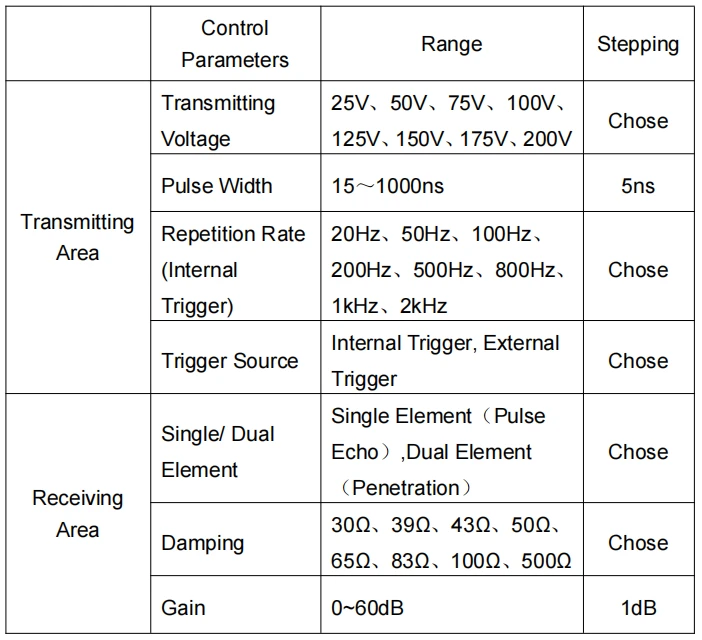

1.Kontrol Parametreleri

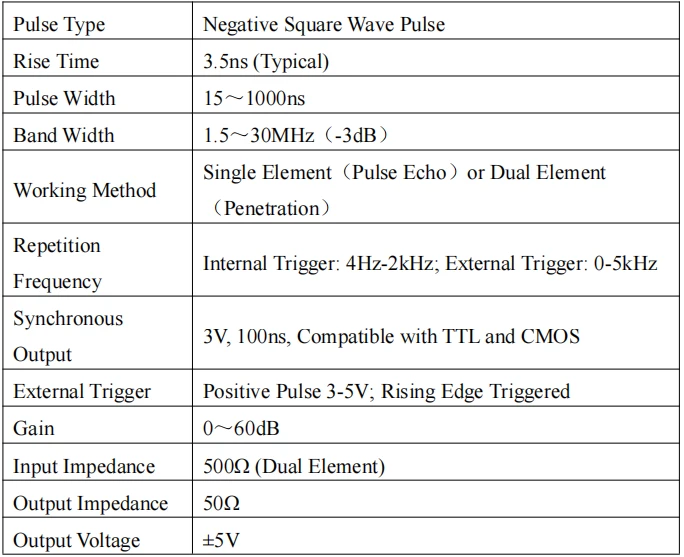

2. Teknik Tablo
