Akustik bağlantı, ultrasonik test alanında, özellikle de ultrasonik probların etkin kullanımı söz konusu olduğunda temel bir kavramdır. Önde gelen bir ultrasonik prob tedarikçisi olarak, doğru ve güvenilir test sonuçları sağlamada akustik bağlantının önemine ilk elden tanık oldum. Bu blogda akustik bağlantının ne olduğunu, neden önemli olduğunu ve ultrasonik prob serimizle nasıl bir ilişkisi olduğunu anlatacağım.Enine Dalga Açılı Işın Probu,550°C Ortamda Kullanılan Çift Elemanlı Yüksek Sıcaklık Probu, VeUltrasonik Testler İçin TOFD Probu ve Takozları.
Akustik Bağlantıyı Anlamak
Akustik bağlantı özünde, ultrasonik dalgaların ultrasonik probun dönüştürücüsünden test malzemesine aktarılması sürecini ifade eder. Bu transfer çok önemlidir çünkü hava ve çoğu katı malzeme arasındaki büyük empedans uyumsuzluğu nedeniyle ultrasonik dalgalar havada etkili bir şekilde ilerleyemez. Ultrasonik prob bir test yüzeyine yerleştirildiğinde, prob ile yüzey arasında mikroskobik hava boşlukları bulunur. Bu hava boşlukları ultrasonik dalgaların iletilmesine engel teşkil ederek dalga enerjisinin çoğunun test malzemesine girmek yerine arayüze geri yansımasına neden olur.
Su, yağ, gliserin veya özel birleştirme jelleri gibi akustik birleştirme malzemeleri, bu hava boşluklarını doldurmak ve ultrasonik dalgaların probdan test malzemesine doğru ilerlemesi için sürekli bir yol oluşturmak için kullanılır. Bu birleştirme maddeleri, prob ile test malzemesi arasında orta düzeyde olan akustik empedans değerlerine sahiptir; bu, ultrasonik dalgaların arayüzde yansımasını en aza indirmeye ve malzemeye iletilen enerji miktarını maksimuma çıkarmaya yardımcı olur.
Akustik Kaplin Neden Önemlidir?
Akustik bağlantının kalitesi, ultrasonik test sonuçlarının doğruluğunu ve güvenilirliğini doğrudan etkiler. Zayıf akustik bağlantı, aşağıdakiler de dahil olmak üzere çeşitli sorunlara yol açabilir:
- Azaltılmış Sinyal Gücü: Akustik bağlantı yetersiz olduğunda ultrasonik dalga enerjisinin önemli bir kısmı prob - test malzemesi arayüzüne yansıtılır. Bu, malzeme içerisinden geçtikten sonra probun daha zayıf bir sinyal almasına neden olur, bu da malzemedeki küçük kusurların veya kusurların tespit edilmesini zorlaştırır.
- Tutarsız Sonuçlar: Test sırasında akustik bağlantıdaki değişiklikler alınan sinyal gücünde dalgalanmalara neden olabilir. Bu, tutarsız okumalara yol açarak test malzemesinin durumunu doğru bir şekilde değerlendirmeyi ve sonuçları zaman içinde karşılaştırmayı zorlaştırabilir.
- Yanlış Endikasyonlar: Zayıf bağlantı aynı zamanda test sonuçlarında yanlış göstergelere de neden olabilir. Örneğin, bağlantı katmanında sıkışıp kalan hava kabarcıkları, malzemede kusur olarak yanlış yorumlanabilecek yansımalara neden olabilir.
Akustik Bağlantı Türleri
Akustik eşleşmeyi sağlamanın, her birinin kendi avantajları ve sınırlamaları olan çeşitli yöntemleri vardır:
- Doğrudan Temaslı Bağlantı: Bu, ultrasonik probu üzerine yerleştirmeden önce bir birleştirme maddesinin doğrudan test yüzeyine uygulandığı en yaygın yöntemdir. Bağlama jelleri bu yöntemde sıklıkla kullanılır çünkü uygulanmaları kolaydır, aşındırıcı değildirler ve geniş bir frekans aralığında iyi bir bağlanma sağlayabilirler. Doğrudan temas bağlantısı çoğu genel ultrasonik test uygulaması için uygundur.
- Daldırma Kaplini: Daldırma testinde, test malzemesi ve ultrasonik prob, genellikle su olan sıvı bir birleştirme ortamına batırılır. Bu yöntem mükemmel ve tutarlı bir akustik bağlantı sağlar çünkü sıvı, probu ve test malzemesini tamamen çevreleyerek hava boşluklarını ortadan kaldırır. Daldırma kaplini sıklıkla, doğru hata tespitinin kritik olduğu havacılık ve otomotiv endüstrileri gibi yüksek hassasiyetli testler için kullanılır.
- Su Kolonu Kaplini: Bu yöntemde ultrasonik probu test malzemesine bağlamak için bir su sütunu kullanılır. Prob ile test yüzeyi arasında su akışını yönlendirmek için su dolu bir tüp veya ağızlık kullanılır. Su sütunu bağlantısı, düzensiz yüzeylere sahip malzemelerin test edilmesinde veya test malzemesiyle doğrudan temasın mümkün olmadığı uygulamalarda kullanışlıdır.
Akustik Kaplin ve Ultrasonik Problarımız
Ultrasonik prob tedarikçisi olarak akustik bağlantının önemini anlıyoruz ve problarımızı farklı bağlantı yöntemleriyle etkili bir şekilde çalışacak şekilde tasarlıyoruz. BizimEnine Dalga Açılı Işın Probutest malzemesi içindeki belirli açılardaki kusurları tespit etmek için tasarlanmıştır. Bu tip prob için, enine dalgaların malzemeye istenilen açıda doğru bir şekilde iletilmesini sağlamak için uygun akustik bağlantı önemlidir. Bu prob için bağlantı önerilerimiz, optimum performansı elde etmek için probun frekansını ve test malzemesi tipini dikkate alır.

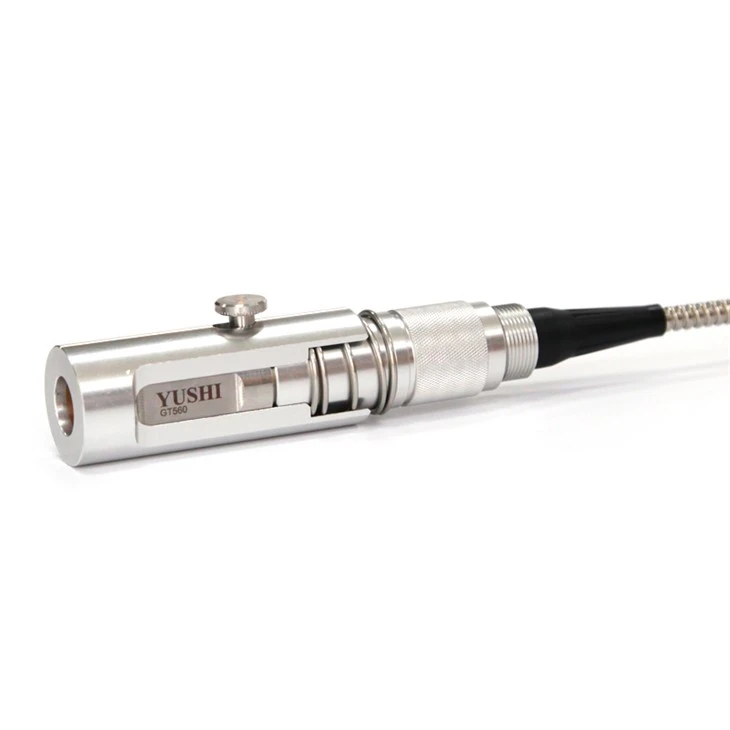

Bizim550°C Ortamda Kullanılan Çift Elemanlı Yüksek Sıcaklık Probuyüksek sıcaklık uygulamaları için özel olarak tasarlanmıştır. Bu ortamlarda, sınırlı sıcaklık dirençlerinden dolayı geleneksel birleştirme maddeleri uygun olmayabilir. Yüksek sıcaklıklarda güvenilir akustik bağlantı sağlamak için özel yüksek sıcaklık birleştirme maddeleri gereklidir. Yüksek sıcaklık koşullarında doğru test yapılmasını sağlamak amacıyla bu prob için uygun birleştirme maddeleri konusunda rehberlik sağlıyoruz.
Ultrasonik Testler İçin TOFD Probu ve TakozlarıMalzemelerdeki kusurları tespit etmek ve boyutlandırmak için oldukça hassas bir yöntem olan Uçuş Süresi Kırınımı (TOFD) testinde kullanılır. TOFD testi için tutarlı akustik bağlantı çok önemlidir çünkü kusurların boyutunu ve konumunu belirlemek için ultrasonik dalgaların uçuş süresinin ölçümü kullanılır. TOFD problarımız ve takozlarımız, hassas ve güvenilir TOFD test sonuçları sağlamak için uygun birleştirme maddeleri ile birlikte çalışacak şekilde tasarlanmıştır.
Akustik Bağlantıyı Etkileyen Faktörler
Aşağıdakiler de dahil olmak üzere çeşitli faktörler akustik bağlantının kalitesini etkileyebilir:
- Yüzey Pürüzlülüğü: Pürüzlü bir test yüzeyi, iyi bir akustik bağlantının elde edilmesini zorlaştırabilir. Yüzeydeki düzensizlikler havayı hapsedebilir ve birleştirme maddesinin boşlukları tamamen doldurmasını engelleyebilir. Bu gibi durumlarda daha kalın bir bağlayıcı madde tabakası kullanmak veya pürüzlülüğü azaltmak için yüzeyin taşlanarak veya cilalanarak hazırlanması gerekli olabilir.
- Sıcaklık: Sıcaklık, birleştirme maddesinin ve test malzemesinin akustik özellikleri üzerinde önemli bir etkiye sahip olabilir. Örneğin, birleştirme jellerinin viskozitesi sıcaklıkla değişerek hava boşluklarını doldurma yeteneklerini etkileyebilir. Yüksek sıcaklık uygulamalarında, birleştirme maddesi bozunabilir veya buharlaşabilir, bu da özel yüksek sıcaklık birleştirme malzemelerinin kullanılmasını gerektirir.
- Probun Frekansı: Yüksek frekanslı ultrasonik problar, düşük frekanslı problara göre daha iyi akustik bağlantı gerektirir. Bunun nedeni, yüksek frekanslı dalgaların daha kısa dalga boylarına sahip olması ve bağlantı katmanındaki hava boşlukları ve homojensizlikler tarafından daha kolay emilmesi veya saçılmasıdır.
İyi Akustik Bağlantıyı Korumak
Ultrasonik testler sırasında iyi bir akustik bağlantı sağlamak için aşağıdaki uygulamalara uyulmalıdır:
- Test Yüzeyini Temizleme: Bağlayıcı maddeyi uygulamadan önce test yüzeyi temiz olmalı ve kir, yağ, pas veya diğer kirletici maddelerden arındırılmış olmalıdır. Kirletici maddeler iyi bir bağlantı katmanının oluşumunu engelleyebilir ve bağlantının etkinliğini azaltabilir.
- Doğru Miktarda Bağlayıcı Maddeyi Uygulayın: Bağlayıcı ajanın çok az kullanılması hava boşluklarını tam olarak doldurmayabilir, çok fazla kullanılması ise kaplin tabakasının çok kalın olmasına neden olabilir ve bu da ultrasonik dalgaların iletimini etkileyebilir. Kullanılan birleştirme ajanının miktarı, prob ile test yüzeyi arasında ince, sürekli bir tabaka oluşturmaya yetecek kadar olmalıdır.
- Test Sırasında Kaplini İzleyin: Tutarlı kalmasını sağlamak için test sırasında akustik bağlantının izlenmesi önemlidir. Bu, alınan sinyalin gücünü ultrasonik test ekipmanında gözlemleyerek yapılabilir. Sinyal gücünde önemli ölçüde değişiklik olması, bağlantıda bir sorun olduğunu gösterebilir ve bağlantı katmanı kontrol edilmeli ve gerekirse ayarlanmalıdır.
Çözüm
Akustik bağlantı, ultrasonik testin, test sonuçlarının doğruluğunu ve güvenilirliğini doğrudan etkileyen kritik bir yönüdür. Ultrasonik prob tedarikçisi olarak, yüksek kaliteli problar sağlamaya ve müşterilerimize optimum akustik bağlantının sağlanmasında kapsamlı destek sunmaya kararlıyız. Prob yelpazemiz şunları içerir:Enine Dalga Açılı Işın Probu,550°C Ortamda Kullanılan Çift Elemanlı Yüksek Sıcaklık Probu, VeUltrasonik Testler İçin TOFD Probu ve Takozları, farklı bağlantı yöntemleri ve malzemeleriyle etkin bir şekilde çalışacak şekilde tasarlanmıştır.
Ultrasonik testlerle ilgileniyorsanız ve yüksek performanslı ultrasonik problar ve akustik bağlantı konusunda uzman tavsiyesi arıyorsanız, sizi bir satın alma görüşmesi için bizimle iletişime geçmeye davet ediyoruz. Deneyimli profesyonellerden oluşan ekibimiz, özel test ihtiyaçlarınız için doğru probları ve bağlantı çözümlerini seçmenizde size yardımcı olmaya hazırdır.
Referanslar
- Krautkramer, J. ve Krautkramer, H. (1990). Malzemelerin Ultrasonik Testi. Springer - Verlag.
- Gül, JL (1999). Katı Ortamda Ultrasonik Dalgalar. Cambridge Üniversitesi Yayınları.
